H3C MSR 3G接入解决方案
1.方案概述
随着3G移动网络的迅速普及，各大运营商在提供更多基于3G多媒体业务的同时，也给客户带来更高带宽的无线接入体验，3G作为灵活、快速、安全、高效的Internet接入方式已逐步成为用户广域网接入的主流选择。
H3C MSR 3G解决方案可有效满足用户移动银行、移动监控、企业分支接入、区县互连及用户移动办公上行等宽带接入需求。 基于MSR路由器的3G解决方案通过外接3G-Modem（USB方式）或3G无线模块提供上行无线接入，方案主要特点和优势如下：
● 上行带宽大幅提升，有效提升3G作为主链路或备份链路的可靠性；
● 接入更灵活，用户可根据需要任意部署或移动自己的网点；
● 实现有线和无线的无缝融合，3G上行接入结合MSR路由器强大的网络安全和数据加密功能，将彻底解除无线通信的安全隐患；
2.方案特点
■ 全面支持各种制式
H3C MSR 3G解决方案全面支持国内运营商提供的三种3G制式：WCDMA、CDMA2000和TD-SCDMA。具体实现方式为通过MSR路由器外接USB 3G-Modem或3G无线模块两种方式来实现，目前支持的3G-Modem型号丰富，覆盖市场主流的型号，确保MSR路由器满足3G无线通信应用的适应性和灵活性。
■ 完善的业务功能
3G无线接口在MSR路由器上与其它的以太、SA及E1等物理接口相同，即MSR路由器上的3G接口可支持完整的基于IP层以上的所有业务和功能特性，如接口备份、流量统计、网络防攻击等等，可有效发挥无线3G接口应用的潜力和价值。
■管理手段多样化
针对MSR路由器的3G无线通信，可以提供基于命令行、WEB、SNMP和TR069等多种管理方式。TR069方式适合于大规模部署的远程集中管理，可大大提高管理效率并降低维护成本。
3.产品规格
MSR（Multiple Services Routers）多业务开放路由器是杭州华三通信技术有限公司（以下简称“H3C”）专门面向行业分支机构和大中型企业而推出的新一代网络产品。MSR系列路由器集成数据、语音、安全、交换、无线通信和开放式应用等功能于一体，同时通过先进的软件结构与硬件平台，能够在最小的投资范围内为企业边缘网络提供一体化解决方案，更能充分满足未来业务扩展的多元化应用需求，符合企业IT建设的现状与趋势。
MSR路由器支持的3G-Modem列表
3G制式 | 3G-Modem型号 |
WCDMA | Huawei： E156、E160、E169、E170、E226、E172、E176、E180、E1750
Sierra： AC875U |
CDMA2000 | Huawei： EC226、EC169、EC1260 ZTE： AC8710 |
TD-SCDMA | Huawei： ET128 |
3G-Modem及无线模块主要技术参数
3G制式 | 技术规格 |
WCDMA | 技术标注： 850/1900/2100MHz WCDMA/HSDPA 850/900/1800/1900MHz GSM/GPRS/EDGE 速率： GPRS: Uplink: 85.6 kbit/s Downlink: 85.6 kbit/s EDGE: Uplink: 236.8 kbit/s Downlink: 236.8 kbit/s UMTS PS domain: Uplink: 384 kbit/s Downlink: 384 kbit/s HSDPA: 7. 2 Mbit/s |
CDMA2000 | 技术标注： CDMA IS-95 A/B CDMA 2000 1x RTT CDMA 2000 1x EV-DO Rev.0 CDMA 2000 1x EV-DO Rev.A 速率： CDMA 2000 1x RTT: Uplink: 153.6 Kb/s Downlink: 153.6 Kb/s CDMA 2000 1x EV-DO Rev.0 Uplink: 153.6 Kb/s Downlink: 2.4 Mb/s CDMA 2000 1x EV-DO Rev.A Uplink: 1.8 Mb/s Downlink: 3.1 Mb/s |
TD-SCDMA | 支持标准： 支持TD-SCDMA HSDPA/HSUPA 支持GSM/GPRS/EDGE 900/1800MHz 速率： 最大下行速率TD-SCDMA HSDPA 7.2Mbps 最大上行速率TD-SCDMA HSUPA 2Mbps |
注：针对具体的技术规格，请以采用的3G-Modem提供的技术规格为准，上述规格仅供参考。
MSR路由器3G无线通信的软件功能
功能类别 | 功能描述 |
基本功能 | 支持作为主链路的通信连接 支持作为备份链路的通信连接 支持永久在线通信连接 支持按需拨号通信连接 |
卡管理功能 | 接口卡状态显示 PIN码管理功能 PUK码解锁功能 |
管理功能 | 支持命令行方式配置管理 支持WEB方式配置管理 支持SNMP网管 支持TR069网管 |
4.典型应用
★ 中小企业独立组网应用
MSR系列路由器作为一个独立的小企业综合接入设备时，可采用3G通信接口作为广域网链路的主通信接口，或作为有线链路的备份接口，方便企业的组网应用，适合于有线通线链路资源不方便获取的中小企业。
中小企业独立组网下的3G无线通信示意图
● MSR路由器实现内部联网，既可以采用以太网有线连接方式，也可以采用WLAN无线连接方式；
● MSR路由器上行可以采用独立的3G无线通信方式，也可以采用3G无线接口作为有线连接的备份及负载分担方式进行通信；
● 针对运营商转售模式，运营商可以在运维中心部署网管系统对路由器设备及接口卡实现集中管理。
★ 总部/分支型企业组网应用
对于总部/分支型企业的综合办公业务组网的应用，无线3G通信也适合于用在企业分支的MSR路由器上，3G通信接口作为主链路或作为有线链路的备份接口。基于MSR路由器的3G解决方案能够提供丰富的业务和功能，可以满足用户的多样化的应用需求。

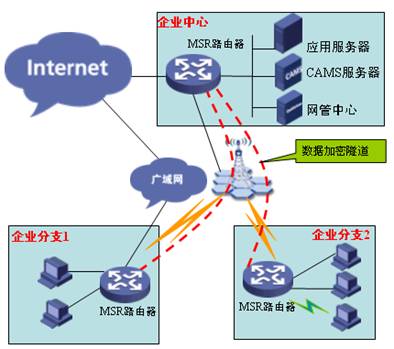

总部/分支型企业的3G无线通信示意图
● 企业利用设备实现总部和分支之间的互连，分支节点的设备可以采用3G无线或与有线通信结合的方式；
● 考虑到应用安全，分支机构可以和总部设备采用IPsewc数据加密功能；
● 公司总部运维中心可采用网管系统实现路由器设备及接口卡的集中管理。
★ 金融ATM机无人值守银行应用
金融ATM机一般部署在金融网点，并且有很多部署在商场、办公大楼等公共场所，通常情况下有线通信链路很难获取，采用3G无线通信将是理想的选择。

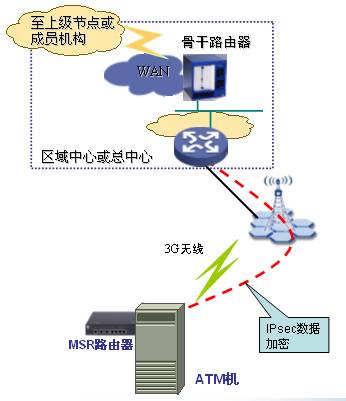

金融网点ATM的3G无线通信示意图
● 金融无人值守银行的ATM机采用MSR路由器作为接入设备，该设备放到ATM机里面，通过3G无线连到银行网络中心；
● 考虑到应用安全， MSR路由器与中心的设备实现IPsec数据加密功能，以解决安全隐患。
★ 野外或移动场景下的应用
对于物理位置不固定的网络通信业务，采用MSR 3G解决方案，如军队移动指挥车、临时金融网点、邮政业务临时代办点、开进田间地头的金融业务代办车等；另外对于像海上采油平台、军队边防哨所那样不方便获取有线资源的场所也适用此方案。

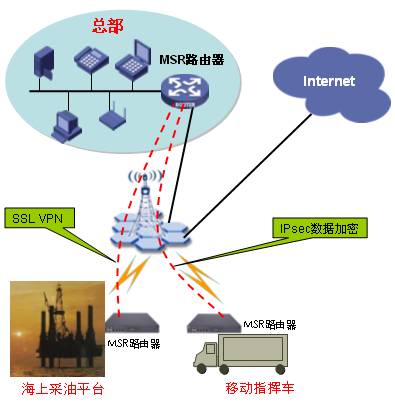

野外或移动场景下的3G无线通信示意图
● 移动载体或临时机构采用MSR路由器作为通信接入设备，设备下连PC机，上行采用3G无线通信方式，既可以实现和总部机构进行通信，也可以直接访问互联网；
● 考虑到应用安全，MSR路由器与中心的网络进行通信时，可以采用IPsec数据加密功能，以消除应用的安全隐患。
