H3C S10500系列核心交换机
产品概述
H3C S10500系列交换机产品是杭州华三通信技术有限公司（以下简称H3C公司）面向下一代园区网核心和城域网汇聚而专门设计开发的核心交换产品。采用先进的CLOS多级多平面交换架构，可以提供持续的带宽升级能力，支持40GE和100GE以太网标准。该产品基于H3C自主知识产权的Comware V5操作系统，以IRF2（Intelligent Resilient Framework 2，第二代智能弹性架构）技术为系统基石的虚拟化软件系统，进一步融合MPLS VPN、IPv6、应用安全、应用优化，无线等多种网络业务，提供不间断转发、不间断升级、优雅重启、环网保护等多种高可靠技术，在提高用户生产效率的同时，保证了网络最大正常运行时间，从而降低了客户的总拥有成本（TCO）。

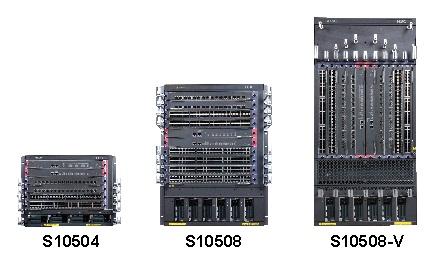

S10500产品包括S10504、S10508、S10508-V三个型号，能够适应不同网络规模的端口密度和性能要求，为用户的核心网络建设提供有力的设备保障。
产品特点
先进的CLOS 多级多平面交换架构
采用先进的CLOS 多级多平面交换架构，提供持续的带宽升级能力。
支持40GE 和100GE 以太网标准，充分满足无阻塞园区网的应用及未来发展需求。
独立的交换网板卡，控制引擎和交换网板硬件相互独立，最大程度的提高设备可靠性，同时为后续产品带宽的持续升级提供保证。
创新的分布式多引擎设计
采用了创新的硬件设计，通过全分布式的独立控制引擎、检测引擎、维护引擎为系统提供强大的控制能力和50ms 的高可靠保障；
分布式的控制引擎，所有业务板均提供强大的控制处理 系统，轻松处理各种协议报文及控制报文，并支持协议报文精细控制，为系统提供完善的抗协议报文攻击的能力；
分布式的检测引擎，所有业务板都可以分布式的BFD、OAM等快速故障检测，并与控制平面的协议实行联动，支持快速保护切换和快速收敛，可以实现50ms 的故障检测，保障业务不中断；
分布式的维护引擎，智能化CPU 系统支持电源智能管理，可以支持单板顺序上下电（降低单板同时上电带来的电源冲击，提高设备寿命，降低电磁辐射，降低系统功耗），设备在线状态检查。
IRF2（第二代智能弹性架构）
面向园区网横向业务整合的需求，S10500支持IRF2（第二代智能弹性架构）技术，将多台高端设备虚拟化为一台逻辑设备，在可靠性、分布性和易管理性方面具有强大的优势，主要体现在三个方面：
可靠性：通过专利的路由热备份技术，在整个虚拟架构内实现控制平面和数据平面所有信息的冗余备份和无间断的三层转发，极大的增强了虚拟架构的可靠性和高性能，同时消除了单点故障，避免了业务中断；
分布性：通过分布式跨设备链路聚合技术，实现多条上行链路的负载分担和互为备份，从而提高整个网络架构的冗余性和链路资源的利用率；
易管理性：整个弹性架构共用一个IP管理，简化网络设备管理，简化网络拓扑管理，提高运营效率，降低维护成本。
完善的安全机制
S10500系列秉承H3C公司的开放架构设计理念——开放应用架构（OAA）支持防火墙模块、IPS模块、负载均衡等安全控制模块，可以将安全保护功能扩展到交换机的每个端口；支持虚拟防火墙功能，可以为VPN用户提供网络防火墙的租用服务。实现了网络业务和安全业务的无缝融合。
支持用户分级管理和口令保护，对登录用户进行认证，并且不同级别的用户有不同的配置权限，用户认证方式包括：AAA认证、RADIUS认证等认证方式等；支持SSHv2.0，为用户登录提供安全加密通道；支持标准和扩展ACL，可以对报文进行过滤，防止网络攻击；支持控制平面的多级保护机制，防止DoS / DDoS攻击；支持uRPF技术，防止基于源地址欺骗的网络攻击行为。
无线一体化解决方案
S10500系列集成无线控制模块，实现有线无线一体化解决方案。无线控制模块提供丰富的业务能力，包括精细的用户控制管理、完善的RF管理及安全机制、快速漫游、超强的QoS和对IPv6的支持等；无线控制模块通过与安全策略服务器的联动，实现对无线接入用户的端点准入防御，提高了整网的安全性。
全面的IPv6解决方案
IPv6作为下一代网络的基础协议以其特有的技术优势得到广泛的认可，S10500系列全面支持IPv6协议族，支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+等IPV6路由协议，支持丰富的IPv4向IPv6过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道等隧道技术，保证IPv4向IPv6的平滑过渡。
产品规格
属 性 | S10504 | S10508 | S10508-V |
主控板槽位数 | 2 | 2 | 2 |
业务板槽位数 | 4 | 8 | 8（竖式插槽） |
交换网板槽位数 | 4 | 4 | 4 |
冗余设计 | 主控、交换网板、电源、风扇 | 主控、交换网板、电源、风扇 | 主控、交换网板、电源、风扇 |
机箱尺寸(W x H x D)(mm) | 440x353x660，8RU | 440x620x660，14RU | 440x886x660，20RU |
重量（kg） | < 85kg | < 125kg | < 145kg |
以太网特性 | 支持802.1Q 支持DLDP 支持LLDP 静态MAC配置 支持MAC地址学习数目限制 支持端口镜像和流镜像功能 支持端口聚合、端口隔离、端口镜像 支持802.1d(STP)/802.1w(RSTP)/802.1s(MSTP) 支持IEEE 802.3ad（动态链路聚合）、静态端口聚合和跨板链路聚合 | ||
路由特性 | 支持静态路由、RIP、OSPF、IS-IS、BGP4等 支持等价路由 支持策略路由 支持路由策略 支持IPv4和IPv6双协议栈 支持IPv6静态路由、RIPng、OSPFv3、IS-ISv6、BGP4+ 支持VRRPv3 支持Pingv6、Telnetv6、FTPv6、TFTPv6、DNSv6、ICMPv6 支持IPv4向IPv6的过渡技术，包括：IPv6手工隧道、6to4隧道、ISATAP隧道、GRE隧道、IPv4兼容自动配置隧道 支持IPv6等价路由 支持IPv6策略路由 支持IPv6路由策略 | ||
组播 | 支持PIM-DM、PIM-SM、PIM-SSM、MSDP、MBGP、Any-RP等路由协议 支持IGMP V1/V2/V3、IGMP V1/V2/V3 Snooping 支持PIM6-DM、PIM6-SM、PIM6-SSM 支持MLD V1/V2、MLD V1/V2 Snooping 支持组播策略和组播QoS | ||
ACL/QoS | 支持标准和扩展ACL 支持Ingress/Egress ACL 支持VLAN ACL 支持全局 ACL 支持Diff-Serv QoS 支持SP，WRR，SP+WRR等队列调度机制 支持流量整形 支持拥塞避免 支持优先级标记Mark/Remark 支持802.1p、TOS、DSCP、EXP优先级映射 | ||
MPLS/VPLS | 支持L3 MPLS VPN 支持L2 VPN: VLL (Martini, Kompella) 支持MCE 支持MPLS OAM 支持VPLS,VLL 支持分层VPLS，以及QinQ+VPLS接入 支持P/PE功能 支持LDP协议 | ||
安全机制 | 支持EAD安全解决方案 支持Portal认证 支持MAC认证 支持IEEE 802.1x和IEEE 802.1x SERVER 支持AAA/Radius 支持HWTACACS,支持命令行认证 支持SSHv1.5/SSHv2 支持ACL流过滤机制 支持OSPF、RIPv2 及BGPv4 报文的明文及MD5密文认证 支持命令行采用分级保护方式，防止未授权用户的非法侵入，为不同级别的用户有不同的配置权限 支持受限的IP地址的Telnet的登录和口令机制 支持IP地址、VLAN ID、MAC地址和端口等多种组合绑定 支持uRPF 支持主备数据备份机制 支持故障后报警和自恢复 支持数据日志 | ||
系统管理 | 支持FTP、TFTP、Xmodem 支持SNMP v1/v2/v3 支持sFlow流量统计 支持RMON 支持NTP时钟 支持NetStream流量统计功能 支持电源智能管理 支持设备在线状态监测机制，实现对包括主控引擎，背板，芯片和存储等关键元器件进行检测 | ||
可靠性 | 独立的硬件交换网板设计，实现了控制和转发的真正分离 关键部件交换路由处理板支持1＋1冗余备份，电源支持M+N冗余备份 交换网板支持N+1冗余备份 背板采用无源设计，避免单点故障 各组件均支持热插拔功能 支持各种配置数据在主备主控板上实时热备份 支持热补丁功能，可在线进行补丁升级 支持NSF/GR for OSFP/BGP/IS-IS/RSVP等 支持端口聚合，支持链路跨板聚合 支持BFD for VRRP/BGP/IS-IS/OSPF/RSVP/静态路由等，实现各协议的快速故障检测机制，故障检测时间小于50ms 支持Ethernet OAM（802.1ag和802.3ah） 支持RRPP 支持DLDP 支持VCT 支持Smart-Link | ||
环境要求 | 温度范围：0℃～45℃ 相对湿度：10%～95%（非凝结） | ||
供电 | 100～240V AC；50/60Hz；16A | ||
组网应用

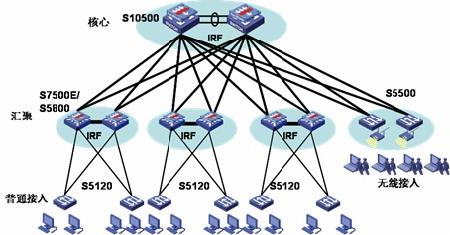

组网应用一：多业务园区网
传统无线组网模式对IPv6、无线安全、用户管理、无线语音等业务需求束手无策，H3C S10500无线控制器＋FIT AP控制架构实现了对AP的集中管理和配置、对用户的集中权限划分和控制，实现AP自动下载配置文件和软件版本自动更新，还实现了IPv6、无线安全、射频管理和跨三层漫游等功能，满足语音、视频等增值业务的开展。H3C S10500基于统一的硬件、软件平台，提供有线、无线一体化的解决方案，解决了有线、无线设备分离、网管分离，用户管理分离的难题。
选配信息
H3C S10500系列产品是H3C公司自主开发的核心以太网交换机产品，用户可以根据实际需求按照机箱、电源、业务模块等几部分进行选购。
机柜/机箱配置
根据产品具体型号选择需配的机箱
描述 | 数量范围 | 备注 |
H3C S10508 以太网交换机主机 | 1 | 可选 |
H3C S10508-V 以太网交换机主机 | 1 | 可选 |
H3C S10504 以太网交换机主机 | 1 | 可选 |
交换路由处理板配置
根据产品具体型号选择需配的引擎处理板
描述 | 数量范围 | 备注 |
S10500引擎模块 | 1-2 | 必选1个，最多可选2个 |
交换网板配置
根据产品具体型号选择需配的交换网板
描述 | 数量范围 | 备注 |
S10504交换网板-A类 | 1-4 | 必选1个，最多可选4个 |
S10508/S10508-V交换网板-A类 | 1-4 | 必选1个，最多可选4个 |
单板配置
根据具体情况选择业务单板。
项目描述 | 数量范围 | 备注 |
48端口千兆以太网电接口业务模块-(RJ45) | 依据机箱线卡槽位数 | 可选 |
48端口千兆以太网光接口业务模块-(SFP,LC) | 依据机箱线卡槽位数 | 可选 |
16端口千兆以太网光口(SFP,LC)+8端口千兆以太网Combo口+2端口万兆以太网光接口模块(XFP,LC) | 依据机箱线卡槽位数 | 可选 |
8端口万兆以太网光接口模块(XFP,LC) | 依据机箱线卡槽位数 | 可选 |
8端口万兆以太网光接口模块(SFP+,LC) | 依据机箱线卡槽位数 | 可选 |
16端口万兆以太网光接口模块(SFP+,LC) | 依据机箱线卡槽位数 | 可选 |
无线控制器业务板模块 | 依据机箱线卡槽位数 | 可选 |
防火墙业务板模块 | 依据机箱线卡槽位数 | 可选 |
异常流量检测业务模块 | 依据机箱线卡槽位数 | 可选 |
异常流量清洗业务模块 | 依据机箱线卡槽位数 | 可选 |
千兆负载均衡业务模块 | 依据机箱线卡槽位数 | 可选 |
应用控制网关业务板模块 | 依据机箱线卡槽位数 | 可选 |
NetStream业务板模块 | 依据机箱线卡槽位数 | 可选 |
IPS业务模块 | 依据机箱线卡槽位数 | 可选 |
SSL VPN业务板模块 | 依据机箱线卡槽位数 | 可选 |
电源配置
描述 | 数量范围 | 备注 |
交流电源模块-2500W | 1-6 | 必选1个电源，最多可选6个，根据设备供电情况选择电源模块 |
