AVAYA 媒体网关及相关板卡概述

G650多媒体网关

• 为企业带来任务关键型语音通信应用所需的特性、可扩展性和系统正常运行时间

• 标准19’设备(8U)，安装在标准机架中

• 全部14个插槽均为通用插槽

• 模块化、积木式结构，可堆叠

• 每列最多支持5个G650

• 内部可采用光纤互连，无阻塞

• 每个G650均提供双备份的总线式交换网络

• 每个G650均可支持备份的二次电源模块

• 支持交、直流同时供电，互为备份

• 机柜尺寸（高/宽/深cm）：36´48´56

• 机柜重量 （kg)：16 ~ 18（kg）

• 供电方式：

• 交流：90V ~ 264V

• 直流：-42V ~ -57V

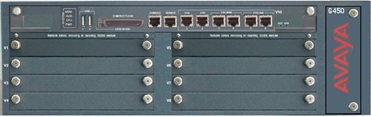

G450媒体网关

• 是一种多用途媒体网关，可部署于大中型分支地点，或部署于园区环境中服务于大楼和楼层的配线室

• 2个以太网LAN端口

• 2个以太网WAN端口

• 门禁开关接口（两路）

• CF插槽（未来扩展）

• 维护终端和 USB 接口

• 8个扩展插槽可以灵活配置E1数字中继、模拟分机等语音模块

• 内置80路IP语音处理资源（最大可扩展到320路）

• 内置标准自存活功能（SLS）

• 内置路由、DHCP服务器功

G430媒体网关

Avaya G430 Media Gateway 是一种多用途媒体网关，适用于 1 至 150 位用户的中小型分支机构。G430 支持两个扩展模块，以服务于各种规模的分支机构。它可与在 Avaya S8XXX Server上运行的munication Manager IP 电话软件配合使用，以便为各种规模的企业提供智能通讯。

G430 通过提供 PSTN 收费绕路以及在 WAN 上路由数据和 VoIP 话务量，将电话交换和数据联网有机结合。G430 具有一个 VoIP 引擎、可选的 WAN 路由器和以太网 LAN 连接。G430 全面支持 Avaya IP 电话和数字电话，同时也支持调制解调器、传真机和电话等模拟设备。

详细说明

当在大型企业或呼叫中心的大中型分支机构内，将 G430 作为分支网关部署时，能够支持多达150 位用户。该配置中需要有在一台或多台 Avaya S8xxx Server 上运行的 Communication Manager IP 电话软件。使用 Avaya S8300 Server 时，用户容量达到 150 位。

G430 上的电话服务由担当外部呼叫控制器 (ECC) 或内部呼叫控制器 (ICC) 的 Avaya S8xxx Server 控制。G430 支持 Avaya S8300 Server 作为 ICC ；或当 S8300 安装于另一个媒体网关时，支持 S8300 作为 ECC。此外， G430 也支持 Avaya S8710、S8720、S8730、S8500-series Server 以及 S8400 Server 作为 ECC。在使用 ECC 同时还可使用 ICC。在此情况下，安装 ICC 担任本地易存活处理器(LSP)，用于在ECC 发生故障或分支机构与主位置之间的 WAN 链路中断时，接管呼叫控制权。LSP 为分支机构提供完备的电话服务易存活性。G430 自身也具有标准本地易存活性 (SLS) 的功能，可在与主ECC 的连接中断时提供基本电话服务。

G430 是一种可扩展的设备，其基本配置包括 1 个电源装置 (PSU)、256 MB RAM 和 1 个可支持20个VoIP 信道的自带 DSP。通过添加可支持 10、20 或 80 个 VoIP 信道的 DSP 板，可以提高此配置。您还可用 512 MB RAM 替换 256 MB RAM，并使用一个外部的 Compact Flash 卡，将通知文件的数量从 256 个提高到 1024 个。

G430 是一种模块化设备，可适应不同的端点设备组合。前面板的固定端口支持连接外部 LAN交换机、网络数据端口、以太网 WAN 线路和外部路由器，同时还有三个插槽，用于插装可选的媒体模块。G430 上可以连接两个 EM200 扩展模块，每个扩展模块上各有两个媒体模块插槽，将可用的媒体模块插槽总数提高到七个。可插拔媒体模块可为不同类型的电话和中继线提供接口。可针对分支地点的需要选择一种组合。一系列电话模块为传统设备（如模拟和数字电话等）提供完全支持。IP 电话由外部 LAN 交换机提供支持。G430 带有一个可在现场更换的 RAM 内存卡和一个 DSP 子板。

G430 机箱具有可在现场更换的 RAM、DSP、PSU、风扇盘和主板模块，从而可获得更高的可靠性。

G430 物理描述

Avaya G430 Media Gateway 机箱

图形注释：

1. 系统 LED

2. RST 按键

3. ASB 按键

4. USB 端口

5. CCA （接触器闭合）端口

6. 服务端口

7. ETH WAN 端口

8. ETH LAN 端口

9. Compact Flash 卡插槽

10. V1 - 标准媒体模块或 S8300 Server 插槽

11. V2 — 标准媒体模块插槽

12. V3 — 标准媒体模块插槽

G430 电源线规格

北美地区：必须采用列入 UL 认证目录/ 通过 CSA 认证、16 AWG、3 导线（第三线为地线）SJT 类型的线组。一端连接在 IEC 60320 sheet C13 类连接器（额定值为 10 A 250 V）上。另一端可连接在额定电压 125V 的应用产品所使用的 NEMA 5-15P 连接插头上，或连接至额定电压 250V 的应用产品所使用的 NEMA 6-15P 连接插头上。

北美地区以外：必须采用经过 VDE 认证或符合 Harmonized (HAR) 规范、额定电压 250 V、3导线（第三线为地线）的电源线，导线尺寸最小为 1.0 mm2。电源线的一端连接在经过 VDE 认证/ 标有 CE 标记的 IEC 60320 sheet C13 类连接器（额定值为 10 A、250 V）上，另一端连接在 3 导线接地类连接插头（最小额定值为 10 A、250 V）上，按照使用时所在国家/ 地区进行具体配置。连接插头上必须标注有安装时所在国家/ 地区的安全机构认证标志。

Avaya G430 Media Gateway 规格

说明数值

高度2.62 英寸 （66.5 毫米）

宽度19 英寸 （482.6 毫米）

深度12.8 英寸 （325 毫米）

空机箱的重量5 千克（11 磅）以下

带有基本配置的机箱重量 6 至 7 千克（13 到 14 磅）之间

环境工作温度32° 到 104 °F （0° 到 40 °C）

工作海拔高度10,000 英尺（3000 米）以下

前部间隙12 英寸 （30 厘米）

后部间隙18 英寸 （45 厘米）

湿度10-90% 相对湿度，无凝结

额定功率90V-264V AC、48-62 Hz

BTU 800 BTU/h

最大电流3 A

易存活性

您可以配置标准本地易存活性 (SLS)，使本地 G430 能够在外部 MGC 没有可用链路时，提供一定的MGC的功能。可以使用命令行界面，从各 G430 上配置 SLS。所有的模拟接口、ISDN BRI/PRI 中继接口、非ISDN数字 DS1 中继接口（T1 劫位和 E1-CAS）、IP 电话、IPSoftphone 和 DCP 电话都支持 SLS。您可以通过在 G430 中安装 S8300 作为本地易存活处理器 (LSP)，来配置增强型本地易存活性(ELS)。在此配置中， S8300 不是主 MGC，但当所有外部 MGC 均不可用时，由它接管以提供连续的电话服务。当S8300 接管时，正在进行的呼叫继续而不中断。

G700媒体网关

• 19英寸标准机架(2U)

• S8300 最多控制50部G700  S8700最多控制250部G700

• 每堆叠支持 10 部 G700 或 其他 P330设备

• 4 个媒体模块插槽 1个扩展模块插槽 1个堆叠模块插槽

• 内置局域网接口 具备第二层以太网交换机功能

• 内置一个VoIP引擎 支持多大64个G.711单通道呼叫

• 内部共用的交流电源

• 一个发光二极管板，用于显示系统等级状态
